나노인덴테이션 측정에서 중요한 것 중에 하나가 외부 환경에 의한 측정 오차를 줄이는 것입니다.
즉 결과를 내려면 재현성 있는 측정 데이터가 필요하고,
재현성 있는 측정 데이터를 얻으려면 보다 좋은 환경에서 측정이 되어야 하겠죠.
그래서 이 번 글에서는,
대표적으로 나노인덴테이션 측정에 주의해야 하는 노이즈와 온도 드리프트에 대해 말 해 보겠습니다.
1. 노이즈 레벨(Noise Level)이란?
노이즈 레벨은 나노인덴테이션 시스템에서 발생하는 미세한 신호 변동으로, 힘(Force)과 변위(Displacement) 측정의 정확도에 영향을 줍니다. 노이즈가 크면 데이터의 신뢰도가 낮아지고, 특히 작은 하중에서의 측정이 어려워질 수 있습니다.
노이즈의 주요 원인
- 기계적 진동(Mechanical Vibration)
- 실험실 바닥의 미세한 진동, 주변 장비의 동작(펌프, 에어컨 등)으로 인해 발생할 수 있습니다.
- 방진 테이블(Anti-vibration table)을 사용하면 효과적으로 진동을 줄일 수 있습니다.
- 전자기 간섭(Electromagnetic Interference, EMI)
- 실험실 내 전자기기, 와이파이, 모터 등의 전자기장이 측정 신호에 영향을 줄 수 있습니다.
- 전자파 차폐(Shielding) 및 접지(Grounding)를 통해 전자기 간섭을 최소화하는 것이 좋습니다.
- 환경적 요인(Environmental Factors)
- 공기 흐름, 소음, 주변 온도 변화 등도 미세한 변위 측정 시 간섭을 줄 수 있습니다.
- 측정 환경을 밀폐된 챔버 내에서 유지하는 것이 이상적입니다.
- 센서 및 전자 장비의 내부 잡음
- 로드셀(Load Cell), 변위 센서(Displacement Sensor) 등의 내부 전자적 노이즈도 측정 정확도에 영향을 미칠 수 있습니다.
노이즈를 줄이는 방법
- 방진 테이블을 사용하고, 차폐된 환경에서 측정 수행
- 전자기 간섭이 적은 장소에서 실험 진행
- 측정 데이터에 평균화(averaging) 기법 적용
2. 온도 드리프트(Temperature Drift)란?
온도 드리프트는 시간이 지남에 따라 온도 변화로 인해 변위 측정값이 변하는 현상을 의미합니다. 나노인덴테이션에서는 변위 측정이 매우 정밀하게 이루어지므로, 온도 변화가 결과에 큰 영향을 줄 수 있습니다.
온도드리프트가 나노인덴테이션에 미치는 영향
온도 드리프트의 주요 원인
- 환경 온도 변화
- 실험실 내 난방, 에어컨 작동, 계절 변화 등이 온도 드리프트를 유발할 수 있습니다.
- 실험실 온도를 ±0.1°C 이내로 유지하는 것이 이상적입니다.
- 장비 자체의 발열
- 나노인덴터의 센서 및 전자 부품이 작동하면서 열이 발생할 수 있으며, 이로 인해 변위 센서가 영향을 받을 수 있습니다.
- 시편과 인덴터 팁(Tip) 간 온도 차이
- 실험 전 시편과 팁이 동일한 온도로 충분히 안정화되지 않으면, 측정 과정에서 열팽창이 발생하여 오차가 커질 수 있습니다.
온도 드리프트 보정 방법
- 장비와 시편을 충분히 안정화하기
- 측정 전 최소 1~2시간 동안 실험실 온도에서 장비와 시편을 안정화하는 것이 중요합니다.
- 저온 드리프트 설계가 적용된 장비 사용하기
- 측정헤드가 전장파트와 계장파트가 분리 설계되어, 온도 드리프트를 최소화 할 수 있는 장비를 사용합니다.

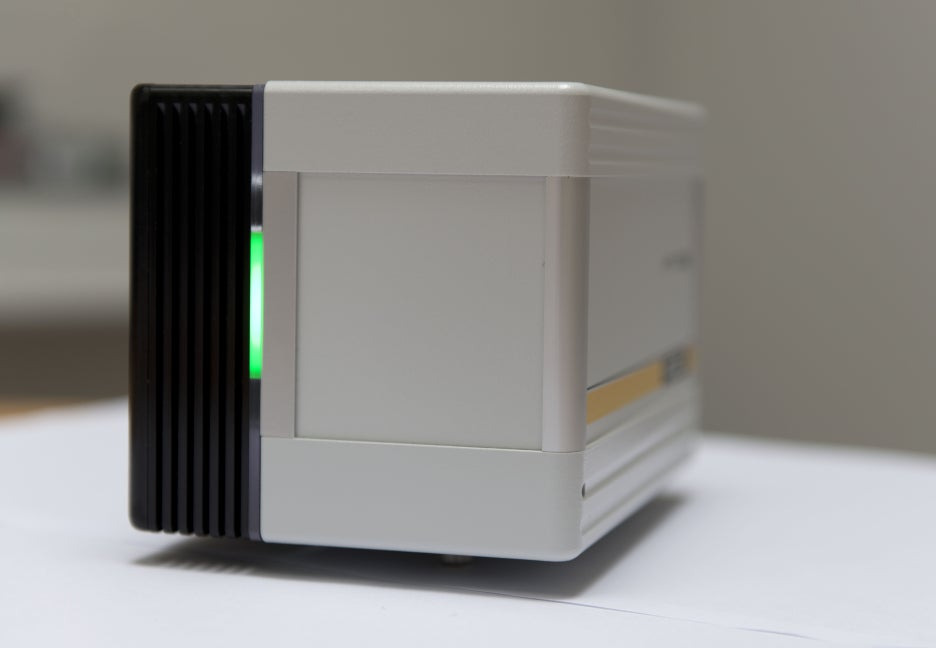

계장파트와 전장파트가 분리되어 설계된 헬무트피셔의 HM2000 헤드
3. 노이즈와 온도 드리프트가 측정에 미치는 영향
- 노이즈가 크면 **Indentation Curve(하중-변위 곡선)**가 불규칙해지고, 정확한 물성치(경도, 탄성계수 등)를 추출하기 어려워집니다.
- 온도 드리프트가 심하면 변위 값이 지속적으로 변하여, 정확한 탄성계수(Elastic Modulus) 및 경도(Hardness) 측정이 어렵습니다.
- 특히, 저하중(수십 mN 이하) 측정에서는 노이즈와 온도 드리프트를 더욱 철저히 관리하는 것이 중요합니다.
나노인덴테이션의 신뢰도 높은 데이터를 얻기 위해서는 실험실 환경을 적절히 제어하고, 장비의 드리프트 보정 기능을 활용하는 것이 필수적입니다.
배터리 파우더와 같은 미세한 입자를 측정할 경우, 시편과 팁이 충분히 온도 안정화되었는지 확인한 후 측정을 진행하는 것이 좋은 방법입니다.
이 글이 나노인덴테이션 실험을 수행하시는 분들께 도움이 되었길 바랍니다.
나노인덴터에 대한 자세한 내용은 아래 연락처로 연락주시면 정성껏 답변드리도록 하겠습니다.
이외의 추가적인 문의나 무료 데모테스트 등 가격적으로도 기술적으로도 경쟁력있는 대응을 꼭 약속드립니다.
부담없이 연락주시길 바래요.
감사합니다.
